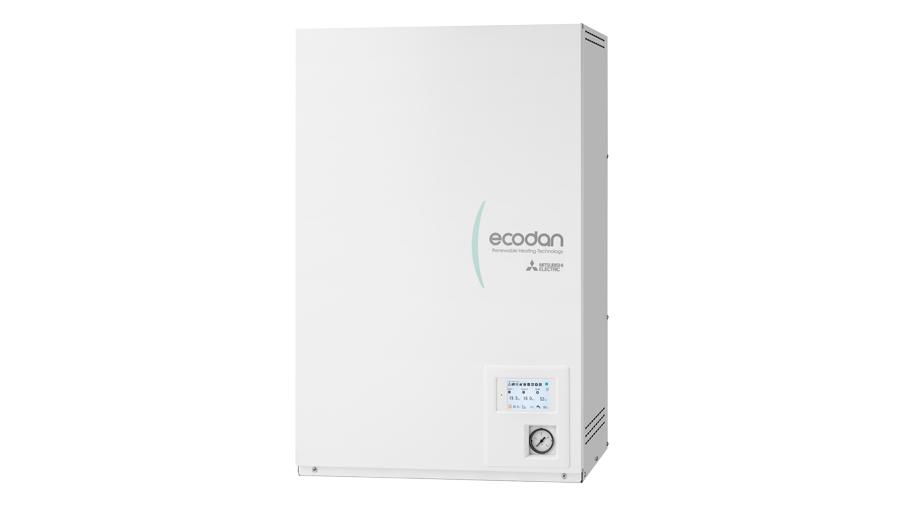

Hydrobox

Εσωτερική επίτοιχη υδραυλική μονάδα

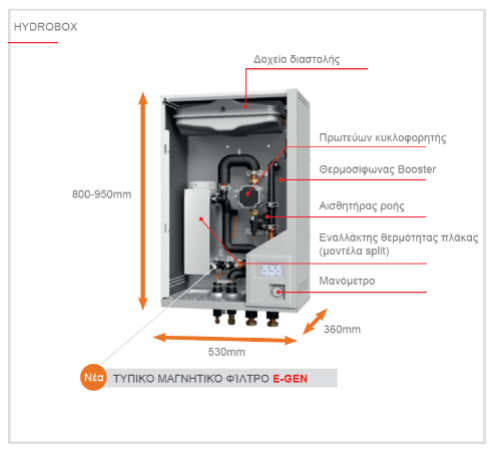

Το Hydrobox είναι η εσωτερική υδραυλική μονάδα της Ecodan για επίτοιχη εγκατάσταση, στο εσωτερικό της οποίας περικλείονται όλα τα κύρια υδραυλικά εξαρτήματα.

Σε ένα πολύ μικρό χώρο υπάρχει χώρος για τον εναλλάκτη θερμότητας, τον υδραυλικό πυκνωτή, ένα δοχείο διαστολής (εκτός από τα large

Έχει δοθεί μεγάλη προσοχή στις πιο μικρές λεπτομέρειες, στην πραγματικότητα το Hydrobox:

• έχει απλό, μοντέρνο και κομψό σχεδιασμό-
• έχει μικρές διαστάσεις που επιτρέπουν την εγκατάσταση σε κουζίνες, βοηθητικούς χώρους, μικρά τεχνικά διαμερίσματα, κελάρια κ.λπ.
• περιέχει όλα τα κύρια εξαρτήματα στο μπροστινό μέρος της μονάδας, ώστε να διευκολύνονται οι εργασίες σέρβις.

Αντίστοιχες εξωτερικές μονάδες

Εκτός από το ότι αποτελεί μια απλή και πρακτική λύση, το Hydrobox προσφέρει μεγάλη ευελιξία στην επιλογή της εξωτερικής μονάδας.

Στα συστήματα «Split», μπορεί να συνδεθεί μια εξωτερική μονάδα της σειράς «Zubadan» για να δοθεί προτεραιότητα στην απόδοση σε χαμηλές θερμοκρασίες, της σειράς «Ecodan», που χαρακτηρίζεται από την ευρύτερη επέκταση εύρους, ή των συστημάτων «multi», που συνδυάζουν την άνεση των λύσεων νερού με τα πλεονεκτήματα των λύσεων αέρα.

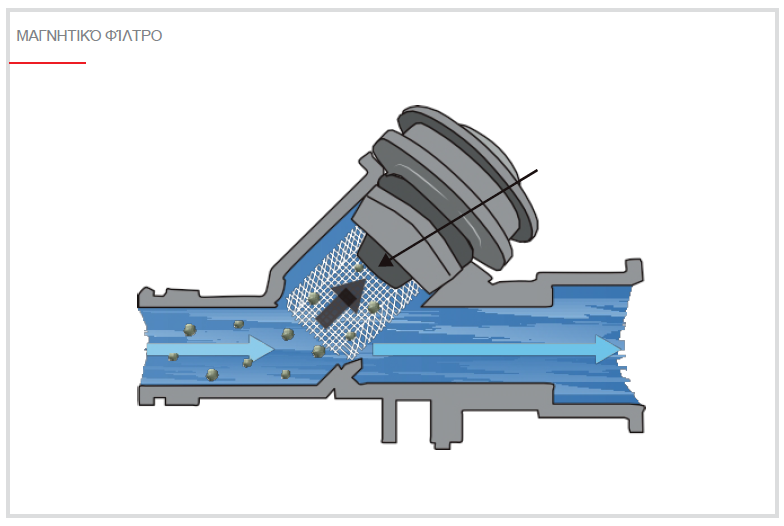

Μαγνητικό φίλτρο

Προστασία των κύριων εξαρτημάτων της αντλίας θερμότητας

Οι υδραυλικές μονάδες E-Gen είναι εξοπλισμένες με μαγνητικό φίλτρο για την παραγωγή των κύριων εξαρτημάτων της αντλίας θερμότητας.

Χάρη στη χρήση ενός μαγνήτη υψηλής χωρητικότητας, είναι ικανές να συγκρατούν 2,5 φορές τα σωματίδια σε σύγκριση με ένα αντίστοιχο φίλτρο πλέγματος.

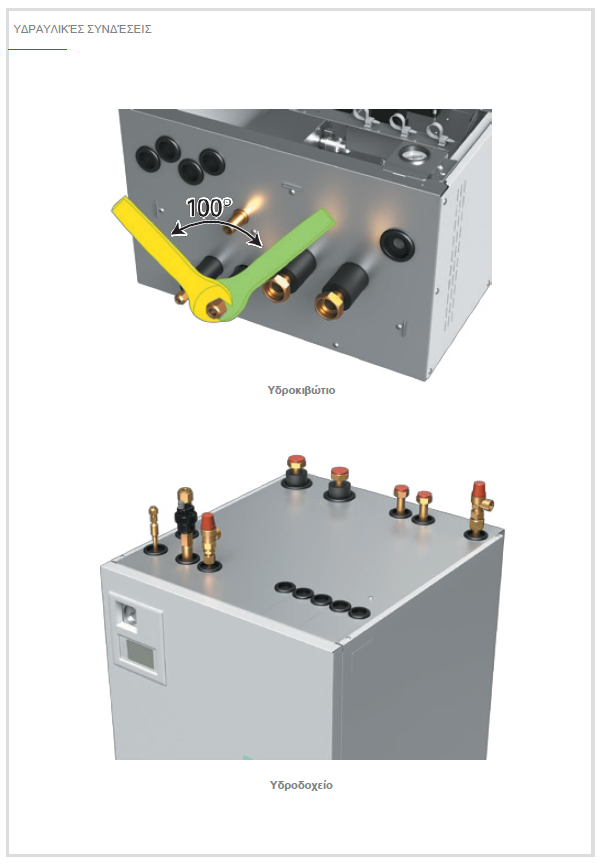

Απλοποιημένες υδραυλικές συνδέσεις

Ευθυγράμμιση και απόσταση μεταξύ τους

Οι υδραυλικές συνδέσεις είναι τώρα ευθυγραμμισμένες και σε απόσταση μεταξύ τους και τα παξιμάδια με θηλυκό σπείρωμα 1 ίντσας διευκολύνουν τις εργασίες εγκατάστασης. Συνιστώνται βαλβίδες απομόνωσης για τη συντήρηση.

FTC7 - Έλεγχος θερμοκρασίας ροής 7

Προγραμματισμός αντλίας θερμότητας: μέγιστη άνεση και βελτιστοποίηση

Οι υδραυλικές μονάδες είναι εξοπλισμένες με μια ηλεκτρονική μονάδα ελέγχου για τη διαχείριση της αντλίας θερμότητας και του συστήματος που ονομάζεται FTC - Flow Temperature Control.

Χάρη στο FTC, η αντλία θερμότητας μπορεί να προγραμματιστεί ώστε να παρέχει μέγιστη άνεση με μέγιστη απόδοση και να βελτιστοποιηθεί ανάλογα με το σύστημα.

Το FTC μπορεί να ρυθμίσει τη θερμοκρασία του νερού θέρμανσης με 3 τρόπους:

• σταθερό σημείο;
• καμπύλη αντιστάθμισης;
• δυναμική λειτουργία αυτοπροσαρμογής;

Έλεγχος δύο ζωνών

Στην περίπτωση ενός συστήματος που αποτελείται από διαφορετικά τερματικά, π.χ. δάπεδο με ακτινοβολία και θερμαντικά σώματα, το FTC θα ρυθμίσει αποτελεσματικά τη θερμοκρασία του νερού ώστε να είναι δυνατή η σωστή τροφοδοσία των τερματικών. Η αντλία θερμότητας θα παράγει νερό στην υψηλότερη θερμοκρασία παροχής (Ζώνη 1) και μια βαλβίδα ανάμιξης ελεγχόμενη από το FTC θα ρυθμίζει τη θερμοκρασία στη Ζώνη 2 σε χαμηλότερη θερμοκρασία.

Είναι επίσης δυνατό να ελέγχεται η Ζώνη 1 μέσω μιας βαλβίδας ανάμιξης, μια ιδανική λύση στην περίπτωση του αδρανειακού ρυθμιστή και του έξυπνου δικτύου, δίνοντας προτεραιότητα στη θερμότητα που αποθηκεύεται στον αδρανή.

Νέο κιτ ελέγχου δύο ζωνών

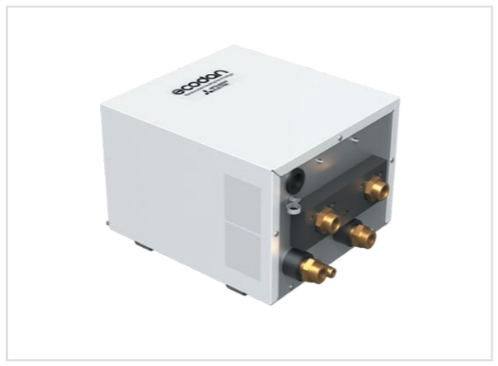

Το νέο κιτ είναι πλήρες με όλα τα εξαρτήματα για την εξυπηρέτηση δύο ζωνών θέρμανσης, μιας άμεσης υψηλής θερμοκρασίας και μιας μικτής χαμηλής θερμοκρασίας, καθώς και με 3 επιλέξιμες ταχύτητες αντλίας κυκλοφορίας. Έχει συμπαγείς διαστάσεις και είναι εύκολο στην εγκατάσταση: ένα μικρό κουτί που μπορεί να τοποθετηθεί στην Υδροδοχείο ή να κρεμαστεί στον τοίχο για σύνδεση με το Hydrobox.

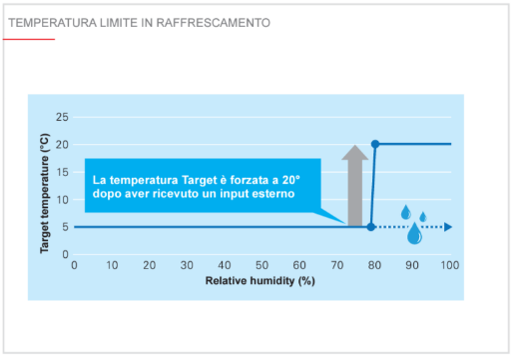

Όριο θερμοκρασίας ψύξης

Για να αποτρέψει την επίτευξη του σημείου δρόσου, το FTC7 E-Gen ενεργοποιεί τον έλεγχο οριακής θερμοκρασίας μέσω εξωτερικής εισόδου (ξηρή επαφή).

Με την επαφή κλειστή, το σημείο ρύθμισης νερού εξαναγκάζεται σε μια υψηλότερη τιμή που μπορεί να ρυθμιστεί στον έλεγχο. Με αυτόν τον τρόπο, η αντλία θερμότητας θα συνεχίσει να παράγει και να κυκλοφορεί ψυχρό νερό στους ακροδέκτες, αποφεύγοντας τη συμπύκνωση της επιφάνειας.

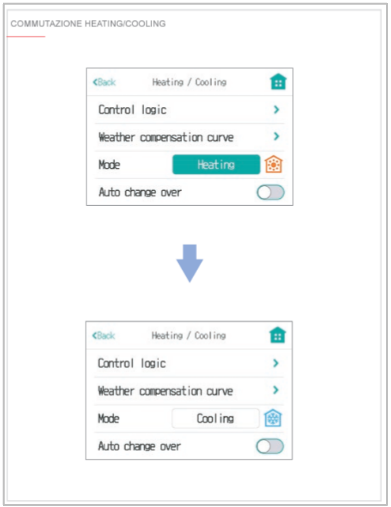

Εναλλαγή θέρμανσης/ψύξης

Η λήψη ενός καθαρού σήματος στην είσοδο IN13 θα μεταβεί τώρα από τη λειτουργία θέρμανσης στη λειτουργία ψύξης.

Η παραγωγή ζεστού νερού χρήσης δεν αλλάζει και ο τοπικός θερμοστάτης μπορεί να χρησιμοποιηθεί για τον έλεγχο της ενεργοποίησης/απενεργοποίησης της αντλίας θερμότητας

Εναλλαγή θέρμανσης/ψύξης

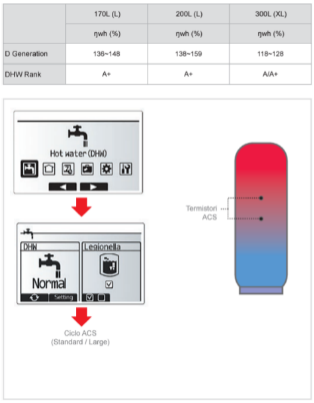

Βελτιστοποίηση της παραγωγής ζεστού νερού χρήσης χάρη στο δεύτερο θερμίστορ TH25B

Χάρη στη χρήση ενός πρόσθετου αισθητήρα στη δεξαμενή, είναι πλέον δυνατή η προσαρμογή της λειτουργίας των κύκλων ζεστού νερού χρήσης ανάλογα με την κατανάλωση.

Κατάταξη ΖΝΧ: Η ενεργειακή κλάση που εμφανίζεται στον πίνακα αναφέρεται σε μια κλίμακα από A+ έως F.

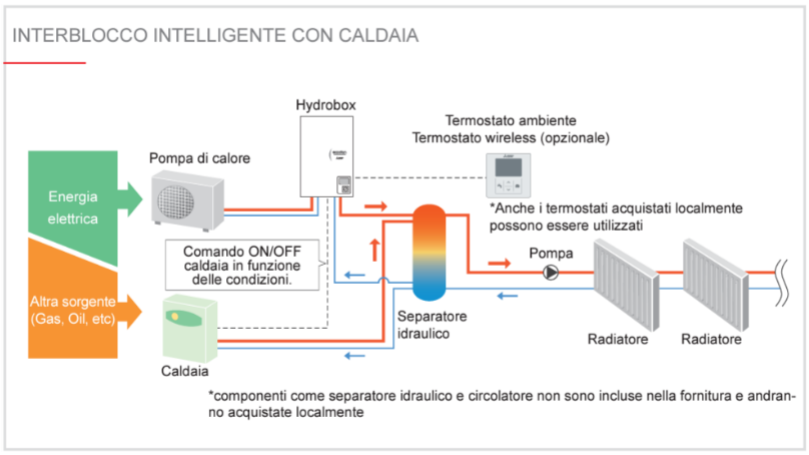

Ευφυής σύμπλεξη με λέβητα

Ο ελεγκτής FTC μπορεί να συνδυάσει τη λειτουργία της αντλίας θερμότητας με έναν υπάρχοντα λέβητα. Η επιλογή της παραγωγής θερμότητας που θα χρησιμοποιηθεί γίνεται αυτόματα σύμφωνα με τις ακόλουθες ρυθμιζόμενες παραμέτρους:

• Εξωτερική θερμοκρασία
• Κόστος λειτουργίας (πληκτρολογήστε το κόστος φυσικού αερίου και ηλεκτρικής ενέργειας)
• Επίπεδο εκπομπών CO2 (εισάγετε τιμές εκπομπών CO2)
• Εξωτερική είσοδος Επιπλέον, σε περίπτωση έκτακτης ανάγκης, ο λέβητας μπορεί να λειτουργήσει ως εφεδρική γεννήτρια.

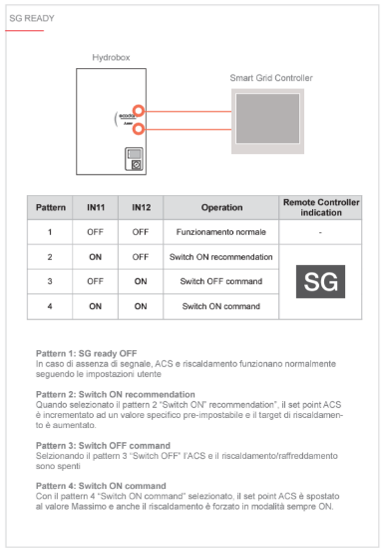

SG Ready: ενσωμάτωση με φωτοβολταϊκά συστήματα

Για υψηλές απαιτήσεις θερμικού φορτίου σε θέρμανση ή/και ψύξη, μπορούν να συνδεθούν έως και 6 μονάδες Ecodan σε κλιμακωτή διάταξη. Το σύστημα διαχειρίζεται από μια κύρια μονάδα ελέγχου και λειτουργεί πάντα υπό βέλτιστες συνθήκες απόδοσης, ακόμη και σε μερικό φορτίο.

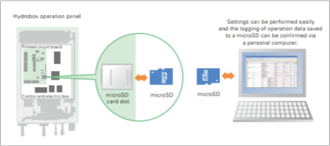

Εργαλείο SD

Αφιερωμένο εργαλείο για τα συστήματα Ecodan για την εισαγωγή των ρυθμίσεων λειτουργίας και την ευκολότερη εκκίνηση. Επιπλέον, τα δεδομένα λειτουργίας για περισσότερους από 2 μήνες αποθηκεύονται στην κάρτα micro SD του καταγραφέα και μπορούν να χρησιμοποιηθούν για διαγνωστικούς σκοπούς με τη χρήση υπολογιστή και ειδικού λογισμικού.

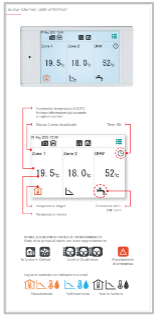

Νέα "γραφική διεπαφή χρήστη

Το νέο τηλεχειριστήριο στις υδραυλικές μονάδες E-Gen εμφανίζει όλες τις πληροφορίες σε μία οθόνη. Η οθόνη με τα έγχρωμα εικονίδια είναι διαισθητική και εύκολη στη ρύθμιση.

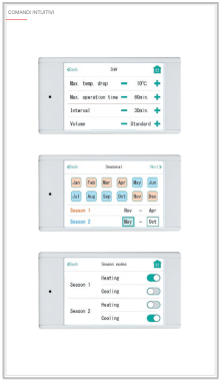

Διαισθητικοί έλεγχοι

Τα χειριστήρια FTC7 στις μονάδες E-Gen είναι διαισθητικά, τόσο απλά όσο η χρήση ενός smartphone.

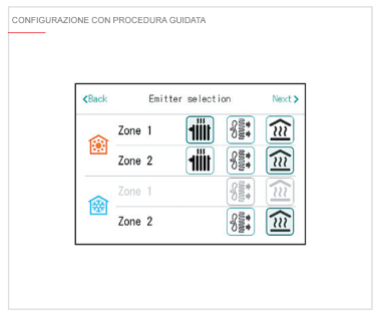

Διαμόρφωση με οδηγό

Οι νέες μονάδες E-Gen διαθέτουν μια νέα λειτουργία καθοδηγούμενης ρύθμισης. Με την απλή επιλογή των τερματικών του συστήματος, το FTC7 θα ρυθμίσει τις κύριες παραμέτρους για τη βελτιστοποίηση της λειτουργίας της αντλίας θερμότητας.

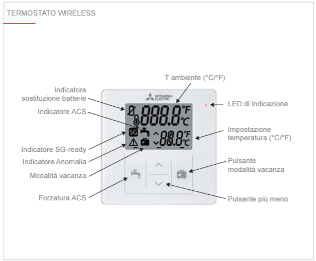

Ασύρματος θερμοστάτης

Ο νέος ασύρματος θερμοστάτης της Ecodan σας επιτρέπει να ελέγχετε με ακρίβεια τη θερμοκρασία εσωτερικού χώρου και να τη διαβιβάζετε στο FTC, προκειμένου να βελτιστοποιείται η λειτουργία της αντλίας θερμότητας στην αυτοπροσαρμοζόμενη λειτουργία.

Μέσω του ασύρματου θερμοστάτη, θα είναι επίσης δυνατή η επιβολή της λειτουργίας ACS.
